閥門知識匯總
閥門初學者總誤認為水龍頭是閥門。實則非也，水龍頭實際上屬于衛浴系列。閥門分為閘閥、蝶閥、截止閥、低壓閥、高壓閥、安全閥、泄壓閥、過濾器、防腐閥、止回閥，減壓閥、陶瓷閥、過流閥、高溫閥，低溫閥等。
一、分類
按動力分
自動閥：依靠介質自身力量進行動作的閥門。如止回閥、減壓閥、疏水閥、安全閥等。
驅動閥：依靠人力、電力、液力、氣力等外力進行操縱的閥門。如截止閥、節流閥、閘閥、蝶閥、球閥、旋塞閥等。
按結構特性分
按用途分
開斷閥：切斷或接通管路介質。如截至閥、閘閥、球閥、旋塞閥等；
調節閥：調節介質的壓力或流量。如減壓閥、調節閥；
止回閥：防止介質倒流。如止回閥。
分配閥：改變介質的流向，起分配作用。如三通旋塞、三通球閥等。
安全閥：壓力超限定數值時，排放多余的介質，保證設備安全。如安全閥、事故閥；
阻氣排水閥：留存氣體、排除凝結水，如疏水閥。
按操縱方法分
手動閥門:借助手輪、手柄、杠桿、鏈輪、齒輪、蝸輪等，由人力來操縱的閥門。
電動閥門:借助電力來操縱的閥門。
氣動閥門:借助壓縮空氣來操縱的閥門。
液動閥門:借助水、油等液體，傳遞外力來操縱的閥門。
按壓力分
真空：絕對壓力小于1公斤/平方厘米（cm2）的閥門。
低壓：公稱壓力小于16公斤/平方厘米（cm2）的閥門。
中壓：公稱壓力25－64公斤/平方厘米（cm2）的閥門。
高壓：公稱壓力100－800公斤/平方厘米（cm2）的閥門。
超高：公稱壓力達到或大于1000公斤/平方厘米（cm2）的閥門。
按介質溫度分
普通閥門：－40至450℃（介質溫度）}的閥門。
高溫閥門：450至600℃（介質溫度）的閥門。
耐熱閥門：600℃以上（介質溫度）的閥門。
低溫閥門：－40至－70℃（介質溫度）的閥門。
深冷閥門：－70至－196℃（介質溫度）的閥門。
超低溫閥門：－196℃以下（介質溫度）的閥門。
按公稱通徑分
小口徑：公稱通徑小于40毫米的閥門。
中口徑：公稱通徑50至300毫米的閥門。
大口徑：公稱通徑350至1200毫米的閥門。
特大口徑：公稱通徑大于1400毫米的閥門。
以上分類并不是絕對的，可以從其他角度分類，只需掌握了這些基本分類，對了解品類繁多的閥門還是有很大好處的。
二、型號
以上分類中可以看出，閥門品種繁多；如此多品類，必須有一個統一的型號編制方法，才能讓購買使用者通過銘牌便能知道某一種閥門結構、特性和材料。

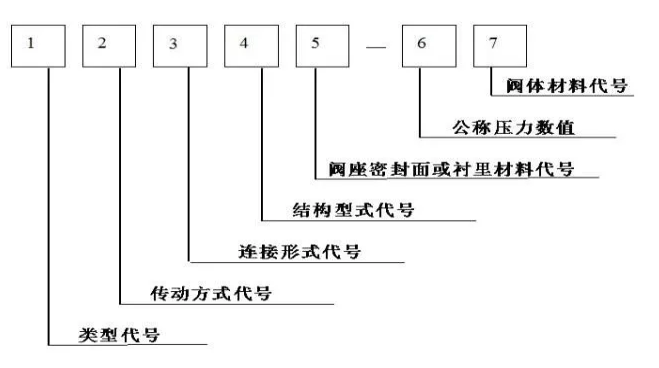

按照《閥門型號編制方法》的規定，閥門型號分成七個單元：
附注：五、六單元之間用橫杠連接。
第一單元為類型代號，用拼音表示：
對于低于零下40℃使用的低溫閥、帶加熱夾套材質的保溫閥和帶波紋管（代替填料函）的閥門，于類型代號前，分別加漢語拼音字母D、B 和 W。

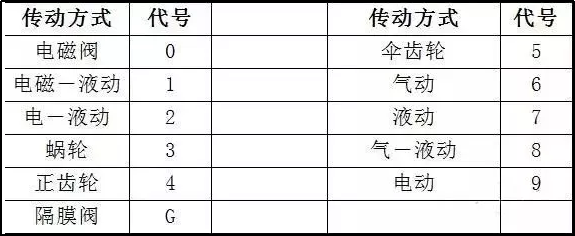

第二單元為傳動方式代號，以阿拉伯?dāng)?shù)字表示：
氣動或液動閥門，通常分常開式、常閉式兩種，常開式用6K、7K表示，常閉式用6B、7B表示。

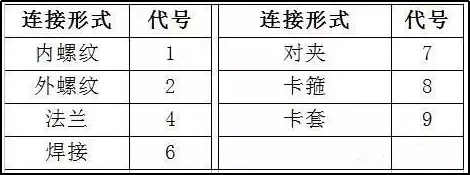

第三單元為連接形式代號，用阿拉伯?dāng)?shù)字表示：

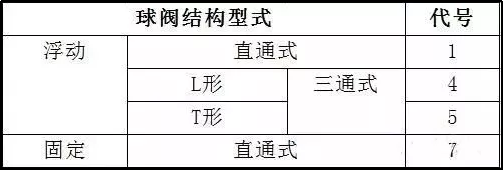

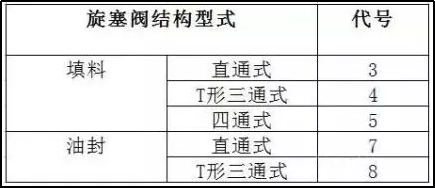

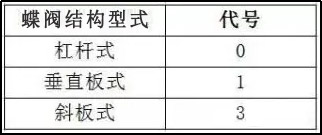

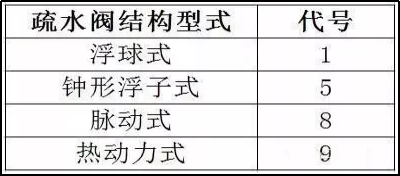

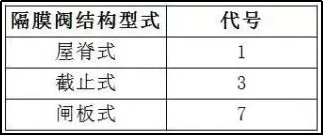

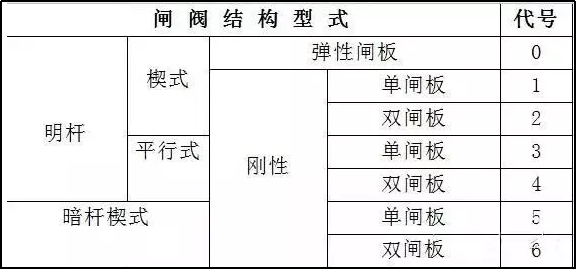

第四單元為結構型號代號，用阿拉伯?dāng)?shù)字表示：
杠桿式安全閥，在類型代號前加G字，數字代號，新標準未作規定。舊標準：1 單桿微啟式，2 單桿全啟式，3 雙桿微啟式，4 雙桿全啟式，6 脈沖式。
第五單元為閥座密封面或者襯里材料代號，用漢語拼音字母表示
當密封面是在閥體上直接加工出來時，則用W表示。
第六單元：表示公稱壓力數值。
所謂公稱壓力，指閥門名義上承受的壓力。實際上承壓能力要大些。為安全起見，控制在公稱壓力之內。按JB74－59標準，公稱壓力數值表示如下：1、1.5、4、6、10、16、25、40、64、100、200、250、320、400、500、640、800、1000。1000以上未作規定。
最后，第七單元，用漢語拼音字母表示閥體材料：
但公稱壓力kg/cm2的灰鑄鐵閥體和kg/cm2的碳鋼閥體，本代號可省略。
三、標識
01閥門標識作用:
閥門的識別對在缺少閥門圖紙資料，丟失了銘牌和閥門零件不齊全的情況下，正確地使用閥門，焊補閥件，修復閥件和更換閥件具有重要意義。現將閥門的標識、材質鑒別和閥門的識別分述如下：
利用“閥門的站礎知識”中學到知識，根據閥門上的銘牌和標志以及閥門上的涂漆顏色.就可以直接識別閥門的類別、結構形式、材料、公稱通徑、公稱壓力（或工作壓力）、適應介質、溫度及關閉方向等。
1. 銘牌固定在閥體或手輪上。銘牌的數據比較全，反映了閥門基本特性。根據銘牌上的生產廠，向生井廠索取該閥易損怦圖紙和資料，根據出廠日期參考修理的內容。根據銘牌上提供的使用條件，確定更換墊片、盤根的材料和形式以及確定更換其他閥件的材料。
2. 標志是用鑄造，打印等方法在閥體上標示閥門公稱壓力、工作壓力、公稱口徑和介質流向的。閥門上還有一種標志——開度指示器，它有開啟的標尺刻度線或表示開閉的箭頭等。節流閥、暗桿閘閥上端安裝有開度指示器，在手輪上標有箭頭指向表示關閉方向。在閥桿端面部位上刻有直線溝槽口與閥門通道一致表示開啟，溝槽與通道成90°時為關閉。
3. 閥門上涂有各種油漆，不光是為了防銹好看。而是為了便于識別閥門的材料。表示閥體材料的涂漆。表示密封面材料的涂漆。為了從閥門的外觀看出它的結構、材質和基本特性，要求在閥體上鑄造、打印或安上銘牌，表明閥門型號、公稱直徑、介質流向及廠名，并在閥體、手輪及法蘭外緣上按規定刷不同顏色的漆。

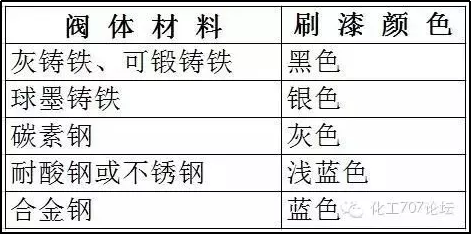

按照JB106－59一機部標準規定，表示閥體材料的油漆應刷在閥體不加工外表面上，其顏色與閥體材料的關系如下：

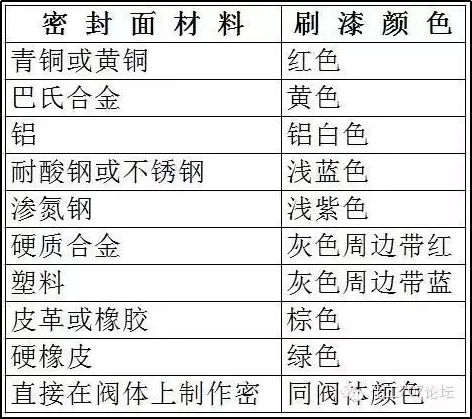

但耐酸鋼或不銹鋼閥體，也可以不涂漆。有色金屬閥體，不必涂漆。表示密封面材料的油漆，刷在手輪、手柄或自動閥件的蓋上，其顏色與密封面材料的關系如下：

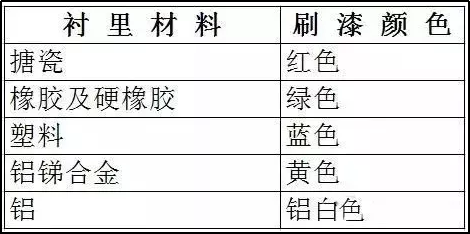

帶有襯里的閥門，應在連接法蘭的外圓表面上刷以補充的識別油漆，顏色如下：
02閥門上的含義舉例：
閥門上DN的含義
DN：指閥門的公稱通徑，一般后面會加一個數字，如公稱通徑250mm，應標志為DN250。通常情況下，閥門的通道直徑與公稱尺寸是一樣的，但當閥體采用管焊結構或者與之相連接的管道為用標準鋼管法蘭連接的情況下，閥門的實際通道直徑并不等于公稱尺寸DN的數值。

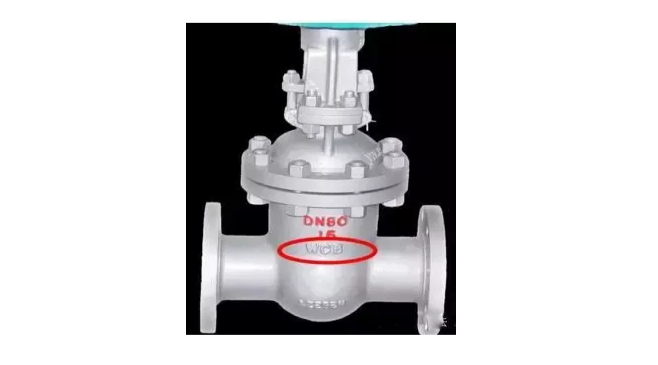

閥門上WCB的含義
WCB：表示閥體材料，閥門別的部件可能是別的材料。WCB指的是ASTM A216中的WCB級別，是碳素鋼鑄件（ W—可焊接的：welding 的第一個字母，表示材料的焊接性能良好；C—鑄鋼：cast steel的第一個字母；B—鋼材的機械性能為B級）合起來就是：機械性能為B級的可焊鑄鋼件。是普通的碳鋼，相當于25或35碳鋼。
閥門上的PN的含義
PN：閥門的公稱壓力，其后緊跟的整數數字組成。在我國，涉及公稱壓力時，為了明確起見，通常給出計量單位，以“MPa”表示。例如PN100表示公稱壓力為10Mpa，也就是100Kgf/cm2；

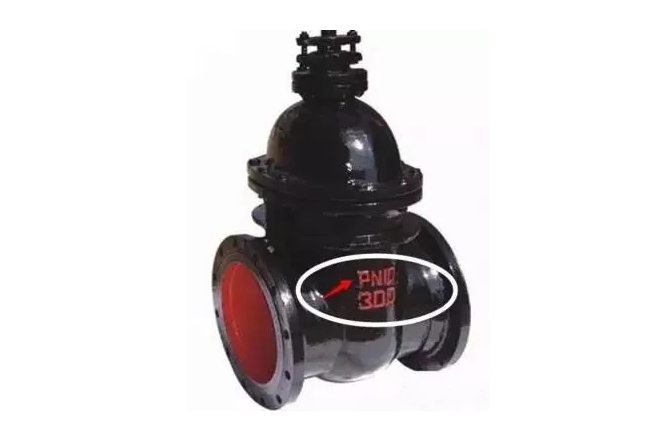

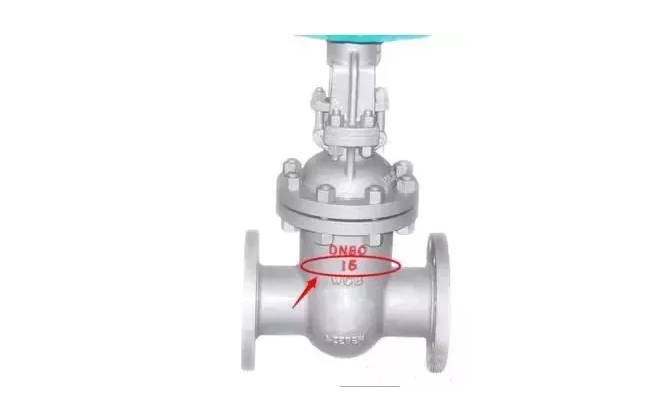

有時候也將公稱壓力標注在下圖位置：
閥門的標識要點
1. 除另有說明外，美標的閥門按API600。API6D或MSS SP-25，國標的閥門按G/T 12220標準具有永久性的標識，標識上應包括鑄造熔煉的爐號或制造廠的鑄造標記。
2. 標牌上應牢固地固定在閥門的明顯部位，其內容必須整齊、正確、并應符合GB/T 13306的規定，其材料應用不銹鋼、銅合金及鋁合金制造生產。
3. 只有在閥體上施加所要求的標記不可行時，可將標記施加在銘牌上，然而，表示閥門的流動方向的標注必須標記在閥體上，這一點無論是什么標準的閥門都是一樣。
4. 用于色標和標記的涂料不得含有任何有害金屬或金屬鹽，比如鋅、鉛、硫、銅、錫、氯化物等等在熱態時候可引起腐蝕的物質，且涂料應能抗鹽水，熱帶環境或類似情況的腐蝕。
5. 對難以標記的小尺寸物件，應用不銹鋼絲栓不銹鋼標牌的方法來標注。
6.關于銘牌上刻印的標志，一般為型號、材質、壓力、標準、適用溫度、使用介質、生產日期，都是不可缺少的，以方便檢修更換時采購。
標識的標記方法
1. 閥體采用鑄造或壓鑄方法成形的，其標志與閥體同時鑄造或壓鑄在閥體上。
2.當閥體外形由模鍛方法成形的，其標志除與閥體同時模鍛或壓鑄成形外，也可采用壓印的方法標志在閥體上。當閥體外形采用鍛件加工，鋼管或鋼板卷制焊接成形的，其標志除采用壓印的方法形成外，也可采用其他不影響閥體性能的其他方法。
標識的標記式樣
公稱尺寸數值標注，壓力代號或工作壓力代號，流向標志，公稱尺寸數值標注的壓力代號上方。
標識的標記位置
1. 標志的內容，一般標注在閥體容易觀看的部位。標記應盡可能標注在閥體垂直中心線的中控位置。
2. 當標志內容在閥體的一個面上標注位置不夠時，可標注在閥體中控位置的另一個面上。
3.標志應明顯，清晰，排列整齊。
標識標記尺寸
1. 鑄造標志標記尺寸，字體及箭頭的排布，字體及箭頭的尺寸來排，應制成凸出的剖面。
2. 壓印標志尺寸，箭頭尺寸由設計圖樣規定。
3.每一個產品標志的字體號，亦可根據具體產品外形大小由設計圖樣規定。
標牌的認識
標牌通常固定在閥體，法蘭或者手輪上，標牌的數據比較全，反映了閥門基本特性。各種不同的閥門，標牌給出的內容也不同。
閥門的涂漆
1. 鑄鐵、碳鋼、合金鋼材料閥門，外表面需要涂漆出廠，閥門內外表面可使用滿足的噴塑工藝代替。
2. 涂漆層應耐久，美觀，并保證標志明顯清晰。使用能滿足使用溫度，無毒，無污染的漆。
3. 手輪零件的涂漆層按合同規定或企業標準。
4. 銅合金材質閥門的承壓殼體表面不涂漆。
5. 耐酸鋼，不銹鋼材質閥門承壓殼體表面不涂漆，如果合同規定要求涂漆，按照合同要求涂漆。
6.閥門驅動裝置的涂漆：手動齒輪傳動機構，其表面的涂漆顏色，閥門驅動裝置（氣動，電動，液動）涂漆的顏色一般按企業標準的規定，當用戶訂貨合同有要求時，按用戶指定的顏色。
四、連接形式
法蘭連接,對夾連接,對焊連接,螺紋連接,卡套連接,卡箍連接,內自緊連接 整個閥門與管路或設備之間是怎樣連接的，這個問題不可忽視，因?yàn)殚y門的跑、冒、滴、漏現象，絕大部分發生在這里。
法蘭連接
這是閥門中用得最多的連接形式。按結合面形狀又可分為以下幾種：
1、光滑式：用于壓力不高的閥門。加工比較方便
2、凹凸式：工作壓力較高，可使用中硬墊圈
3、榫槽式：可用塑性變形較大的墊圈，在腐蝕性介質中使用較廣泛，密封效果較好。
4、梯形槽式：用橢圓形金屬環作墊圈，使用于工作壓力≥64公斤/平方厘米(cm2)的閥門，或高溫閥門。
5、透鏡式：墊圈是透鏡形狀，用金屬制作。用于工作壓力≥100公斤/平方厘米(cm2)的高壓閥門，或高溫閥門。
6、O形圈式：這是一種較新的法蘭連接形式，它是隨著各種橡膠O形圈的出現，而發展起來的，它在密封效果上比一般平墊圈可靠。
對夾連接
用螺栓直接將閥門及兩頭管道穿夾在一起的連接形式。
對焊連接
螺紋連接
這是一種簡便的連接方法，常用于小閥門。又分兩種情況：
1、直接密封：內外螺紋直接起密封作用。為了確保連接處不漏，往往用鉛油、線麻和聚四氟乙烯生料帶填充；其中聚四氟乙烯生料帶，使用日見廣泛；這種材料耐腐蝕性能很好，密封效果極佳，使用和保存方便，拆卸時，可以完整地將其取下，因?yàn)樗且粚訜o粘性的薄膜，比鉛油、線麻優越得多。2、間接密封：螺紋旋緊的力量，傳遞給兩平面間的墊圈，讓墊圈起密封作用。
卡套連接
在我國近年才發展起來，它的連接和密封原理是，當旋緊螺母時，卡套受到壓力，使其刃部咬入管子外壁，卡套外錐面又在壓力下與接頭體內錐面密合，因而能夠可靠地防止泄漏。
這種連接形式的優點是：
1）體積小，重量輕，結構簡單，拆裝容易；2）連接力強，使用范圍廣，可耐高壓（1000公斤/平方厘米）、高溫（650℃）和沖擊振動；3）可以選用多種材料，適合防腐蝕；4）加工精度要求不高；5）便于高空安裝。 目前，卡套連接形式，已在我國某些小口徑閥門產品中采用。
卡箍連接
這是一種快速連接方法，它只需兩個螺栓，適用于經常拆卸的低壓閥門。
內自緊連接
以上各種連接形式，都是利用外力來抵消介質壓力，實現密封的。下面介紹利用介質壓力進行自緊的連接形式。它的密封圈裝在內錐體處，跟介質相向的一面成一定角度，介質壓力傳給內錐體，又傳遞給密封圈，在一定角度的錐面上，產生兩個分力，一個與閥體中心線平行向外，另一個壓向閥體內壁。后面這個分力便是自緊力。介質壓力愈大，自緊力也愈大。所以這種連接形式，適合于高壓閥門。它比法蘭連接，要節省許多材料和人力，但也需要一定的預緊力，以便在閥內壓力不高時，使用可靠。
利用自緊密封原理做成的閥門，一般是高壓閥門。閥門連接的形式還很多，例如有的不必拆除的小閥門，跟管子焊接在一起；有的非金屬閥門，采用承插式連接，等等。閥門使用者要根據具休情況具體對待。
其他
其他的閥門連接形式還很多，例如有的不必拆除的小閥門，跟管子焊接在一起；有的非金屬閥門，采用承插式連接，等等。閥門使用者要根據具休情況具體對待。
